Ergebnisse Bericht

Der Ergebnisse Bericht dient zur Ausgabe der zu den angegebenen Randbedingungen auftretenden kältesten Punkte eines jeden Raumes mitsamt der Koordinatenangabe und der Gewichtungsfaktoren

Die von den gewählten Randbedingungen abhängigen Berechnungsergebnisse verlangt man über das Anwenden der in der Fenster Randbedingungen eingegebenen Werte.

Die aus diesem Bericht gewonnenen Ergebniswerte dienen den Aussagen über die Erfüllung (bzw. Nicht-Erfüllung) der kritischen Kondensation- und Schimmelbildungsschutzkriterien (siehe auch EN ISO 13788).

Aufgrund der Randbedingungen berechnet das Programm für jeden an die Baukonstruktion grenzenden Raum die tiefste Oberflächentemperatur und die Koordinaten jenes Punktes, in dem diese auftritt. Für diese Punkte tiefster Temperatur werden auch die g–Werte (die Gewichtungsfaktoren) berechnet.

Neben den Tiefsttemperaturen werden auch die zugehörigen Grenzfeuchten ermittelt [1]. Für die Berechnung der Oberflächengrenzfeuchte kommen die Formeln der Partialdruckberechnung nach der EN ISO 13788:2002 zur Anwendung.

Die Auswertung wird über der mit den Randbedingungen superponierten Basislösungen ausgeführt (im Bericht mit der Zahl der Gleichungen bzw. Zellen angegeben) weiter verfeinert zum Super-Fine-Lösung (mit der Zahl der ausgewerteten Knotenpunkte angegeben).

Randbedingungen und kritischen Ergebnisse

Für jeden an das modellierte Bauteil anschließenden Raum werden folgende Ergebnisangaben gemacht:

  • der Name der Raumes
  • die Lufttemperatur (die Randbedingung dieses Raumes wie im Fenster Randbedingungen angegeben und angewendet)
  • die niedrigste Oberflächentemperatur θ*Rsi dieses Raumes (der kälteste Punkt der Raumoberfläche)
  • die höchste Oberflächentemperatur dieses Raumes (der wärmste Punkt der Raumoberfläche)
  • die höchstzulässige relative Raumluftfeuchte im Bezug auf Vermeidung der Oberflächenkondensation am kältesten Punkt (Grenzfeuchte, Kondensat.rF)
  • der Temperaturfaktor f*Rsi bezogen auf den kältesten Punkt des Raumes θ*Rsi (siehe Anmerkungen hier unten)

Randbedingungen und kritischen Ergebnisse in AnTherm

Der Temperaturfaktor f*Rsi wird für das Raum mit der niedrigsten Temperatur Θe ausgewertet (dieser Raum wird als „Außenraum“ angenommen) und Normkonform aus der Definition f*Rsi = (θ*Rsi − θe)/(θi − θe) berechnet.

Bemerkung: Temperaturfaktor f*Rsi wird, in einem Zweiraumfall, zusätzlich zu den Gewichtungsfaktoren (den g-Werten) für den jeweils kältesten Oberflächenpunkt eines Raumes errechnet. Temperaturfaktor f*Rsi ist nur in einem Zweiraumfall als Bauteilkennzahl zu Benutzen. In den Drei- und Mehrraumfällen ist Normkonform die Angabe der g-Werte notwendig da f*Rsi als Bauteilkennzahl in diesen Fällen nicht anwendbar ist!.

Bemerkung: Die Ausgabe der Temperaturfaktoren fRsi wird unterdrückt wenn die Programmeinstellung "fRsi - nur Zwei-Raum Auswertung" eingeschaltet ist und im Modell mehr als nur zwei Temperaturrandbedingungen vorkommen.
Liegen mehr als nur exakt zwei Temperaturrandbedingungen vor und die Programmeinstellung "fRsi - nur Zwei-Raum Auswertung" ist ausgeschaltet, so wird im Bericht eine dementsprechende Warnmeldung angezeigt: "Achtung: fRsi Angaben bei mehr als zwei Temperaturbedingungen!"



Wenn im Bauteilmodell auch Wärmequellen vorkommen:

  • die Gesamtleistung der Wärmequelle (aus der eingegebenen Randbedingung und Volumen berechnet)
  • die Leistungsdichte (die Randbedingung dieser Wärmequelle wie im Fenster Randbedingungen angegeben und angewendet)
  • effektives Volumen dieser Wärmequelle

Bemerkung: Die Angaben zu Extremwerten aller Oberflächen und im Inneren aller Wärmequellen finden Sie auch in dem 2-ten Teil des Berichtes.

Gewichtungsfaktoren (g-Werte) der kältesten Raumpunkte

Die Gewichtungsfaktoren (g-Werte) werden jeweils für den kältesten Punkt eines jeden Raumes in einer Matrix ausgegeben. Eine Spalte der Matrix zeigt die g-Werte des kältesten Punktes des Raumoberfläche des in der Spaltenüberschrift genannten Raumes.

Gewichtungsfaktoren (g-Werte) der kältesten Raumpunkte im AnTherm

Die Werte gelten für diese Punkte unabhängig von den Randbedingungen und sind als Bauteilkenngröße anwendbar. Die Summation der mit der jeweiligen Randbedingung multiplizierten g-Werte eines Punktes liefert die an diesem Punkt resultierende Temperatur. So ist es möglich, unter der Annahme dass unter anderen Randbedingungen die Lage der Kältepole unverändert bleibt, die Temperaturen auch unter veränderten Randbedingungen an diesen Stellen, sogar mit einer einfachen Handrechnung, zu ermitteln.

Anmerkung: Die Summe aller zu den Temperaturrandbedingungen (Räume) gehörenden g-Werte eines Punktes (Summe der Werte in einer Spalte ohne der den Wärmequellen zuzuordnenden Zeilenwerte) ist immer 1.

Anmerkung: Wenn die Zahl der in der Matrix auszugebenden Spalten die Seitenbreite überschreitet, so erfolgt die Ausgabe der die Seitenbreite überlaufenden Spalten jeweils in Gruppen untereinander angeordnet.

Koordinaten der kältesten Punkte

In der Liste der X/Y/Z Koordinaten der kältesten Punkte im Ergebnisbericht wird auch die Temperatur des Punktes und das zugehörige f*Rsi angegeben.

Koordinaten der kältesten Punkte im AnTherm

Kondensationsschutz und Schimmelschutzkriterium

Ist die Anwendungseinstellung "fRsi,min Bemessungswerte - Warnen bei Unterschreitung" eingeschaltet (Voreinstellung) so evaluiert AnTherm automatisch die aktuellen f*Rsi Werte gegenüber den Bemessungswerten des Kondensation- und Schimmelschutzes (diese können ebenfalls in den Programmeinstellungen bedarfsgemäß angepasst werden).

Zusätzlich, sollte eines oder beide Kriterien in einem oder mehreren Räumen unterschritten worden sein wird am Ende des Berichtes entsprechende Warnmeldung ausgegeben:

Sind hingegen beide Anforderungen erfühlt wird folgende Informationsmeldung angezeigt:

Bemerkung: Die Ausgabe der Temperaturfaktoren fRsi wird unterdrückt wenn die Programmeinstellung "fRsi - nur Zwei-Raum Auswertung" eingeschaltet ist und im Modell mehr als nur zwei Temperaturrandbedingungen vorkommen.
Liegen mehr als nur exakt zwei Temperaturrandbedingungen vor und die Programmeinstellung "fRsi - nur Zwei-Raum Auswertung" ist ausgeschaltet, so wird im Bericht eine dementsprechende Warnmeldung angezeigt: "Achtung: fRsi Angaben bei mehr als zwei Temperaturbedingungen!"

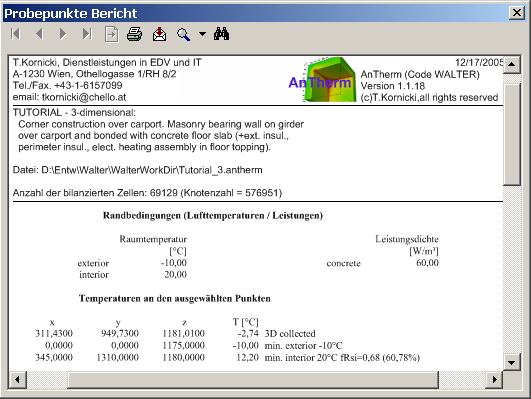

Probepunkte Bericht

Der Probepunkt Bericht dient zur Ausgabe der Temperaturen der ausgewählten Probepunkte zu den angegebenen Randbedingungen .

Es werden die Temperaturen für die in dem Fenster "Probepunkte" eingegebenen Punkte (x,y,z, Koordinaten)  ausgewertet.

Für jeden auszuwertenden Punkt gibt das Programm die Koordinaten des Punktes (die Werte von X,Y,Z) sowie den an dem Punkt errechneten Wert der Temperatur aus. Gegebenenfalls benutzt die Auswertung eine Tri-Lineare-Interpolation - um aus den, in dem Berechnungsverfahren errechneten, Werten in den Knotenpunkten des Super-Fein-Rasters den Wert am beliebigen Punkt innerhalb der Bauteilkonstruktion exakt zu bestimmen.

Liegt der Punkt auf der Bauteiloberfläche wird auch der Wert der Oberflächengrenzfeuchte (Kondensation) berechnet und in % ausgegeben.

Liegt ein Punkt außerhalb des Bauteils wird kein Temperaturwert neben den Koordinaten ausgegeben.

Bemerkung: Im Bericht werden auch die Punkte der niedrigsten und höchsten Temperatur eines jeden Raumes automatisch ausgegeben – als Kommentar wird die Raumbezeichnung, Temperatur des Raumes, die Oberflächen-Grenzfeuchte und der f*Rsi Wert benutzt – wie im Ergebnisbericht.

Bemerkung: Die Ausgabe der Temperaturfaktoren fRsi wird unterdrückt wenn die Programmeinstellung "fRsi - nur Zwei-Raum Auswertung" eingeschaltet ist und im Modell mehr als nur zwei Temperaturrandbedingungen vorkommen.

Bemerkung: Sofern auch Wärmequellen im Modell vorkommen werden im Bericht auch die Punkte der niedrigsten und höchsten Temperatur innerhalb einer jeden Wärmequelle automatisch ausgegeben (z.B. zwecks Beurteilung von Überhitzungsgefahr)

Liegt die Lösung einer Dampfdiffusionsaufgabe auch vor, werden auch die Angaben zum Sättigungsdampfdruck und Partialdruck des jeweiligen Punktes ausgegeben:

Liegt der Wert des Partialdruckes oberhalb des Sättigungsdampfdruckes wird die jeweilige Punktzeile mit einem Stern (*) nebst des Partialdruckwertes markiert - es ist mit der Möglichen Wasserdampfkondensation an diesem Punkt zu Rechnen.

DAMPF-Option: Die Analyse der mehrdimensionalen Wasserdampf-Diffusionsvorgänge ist nur mit der DAMPF-Option des Programms möglich..


Bemerkung
: Die Ausgewerteten Punkte werden im Fenster Probepunkte festgelegt. Die Liste der Punkte kann auch aus dem Ergebnisse 3D Fenster (Probe) ergänzt werden.



Bemerkung: Sollten für die Auswertung erforderlichen Teilergebnisse noch nicht bereit stehen (z.B. eine oder mehrere der Basislösung wurden noch nicht erstellt, Räume ohne thermischer Verbindung zum Bauteil, usw.) werden betroffenen Ausgabefelder leer belassen. In solchem Fall empfiehlt es sich die Eingabedaten zu prüfen bzw. den Solver erneut ablaufen zu lassen und die Meldungen im Solver-Fenster eingehend zu prüfen.

Der Bericht kann

werden - siehe Symbolleiste der Berichtfenster

Siehe auch: Leitwerte Bericht, Symbolleiste der Berichtfenster, Die Auswertefenster, Auswertungen und Ergebnisse, Ergebnis 3D Fenster, Bitte Warten Fenster, Temperaturfaktor fRsi, EN ISO 10211, EN ISO 13788, Schimmelschutzkriterium, Kondensationsschutzkriterium
