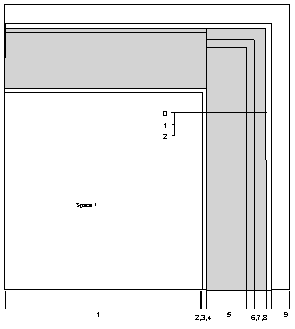

Dreidimensionale AnalyseModellierung des ObjektesDreidimensionale Objekte werden aus einer Folge von Schichten zusammengesetzt, wobei jede als ein zweidimensionaler Schnitt des Bauteils mit einer bestimmten Stärke zu verstehen ist. Es erleichtert die Eingabe, wenn man als Orientierungshilfe eine Skizze des Modells und den Schichten in der Z-Richtung anfertigt. Eine solche Orientierungs-Skizze sollte die orthogonalen Schnitte des Bauteils, einschließlich konsequenter Referenzkoordinaten aller drei Hauptachsen, beinhalten. Für das dreidimensionale Beispiel-Bauteil gestalten sich die Skizzen folgend: x/y SchnittSiehe Skizze von dem 2-dimensionalen Modell! x/z Schnitt

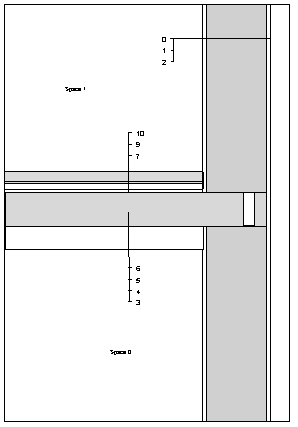

z/y Schnitt
Die Referenzliste der Baustoffeigenschaften für die zweidimensionale Modellierung im vorherigen Kapitel beinhaltet fast alle Baustoffe, die auch hier benötigt werden. Lediglich der Perimeter-Ziegel mit λ = 0.500 muss hinzu gefügt werden.
