Erdberührte Bauteile

Erdberührte Bauteile verlieren weniger Wärme als vergleichbare, an die Außenluft grenzende Bauteile. Die Wärmeübertragung an das umgebende Erdreich ist durch mehrdimensionale Vorgänge gekennzeichnet. Es ist außerdem unerlässlich die Auswirkungen der thermischen Trägheit des Erdreichs bei den Berechnungen zu berücksichtigen. Wegen dieser Wärmespeicherfähigkeit treten zeitliche Verzögerungen auf.

Die genaueste Berechnungsart zu diesem Zweck ist die dreidimensionale, instationäre Simulation.

Wärmebrücken sind Stellen erhöhter Wärmedurchlässigkeit an der Gebäudehülle. Der ansonsten gleichförmige Wärmedurchlasswiderstand verändert sich signifikant durch:

  • eine vollständige oder teilweise Durchdringung der Gebäudehülle durch Baustoffe mit unterschiedlicher Wärmeleitfähigkeit
  • eine Änderung der Dicke der Bauteile
  • eine unterschiedliche große Differenz zwischen Innen- und Außenfläche, wie sie bei Wand-, Fußböden- und Decken-Anschlüssen auftritt.

Wärmebrücken bewirken durch ihren erhöhten Wärmedurchgang eine Verschlechterung des mittleren U-Wertes eines Bauteils. Sie zeigen erst eine Wirkung, wenn das untersuchte Bauteil eine Konstruktion ist, die zwei Temperaturbereiche voneinander trennt. Durch die Absenkung der Oberflächentemperatur an der raumzugewandten Seite bei kälteren Außenlufttemperaturen erhöht sich die Gefahr von Tauwasserbildung. Demnach wirken sich Wärmebrücken nicht nur auf den Wärmeschutz, sondern auch auf den Feuchteschutz aus. Neben erhöhten Wärmeverlusten können Schäden verschiedener Art auftreten.

Um den Einfluss der thermischen Trägheit des Erdreichs zu berücksichtigen, wird der Wärmestrom durch eine stationäre und eine jährliche, periodische Komponente berechnet. Die stationäre Komponente wird mit der Differenz der Jahresmittel der Innen- und Außentemperatur multipliziert, die periodische Komponente bezieht sich auf die Amplitude der Schwankung der Innen- und Außentemperatur um ihren jeweiligen Durchschnittswert.

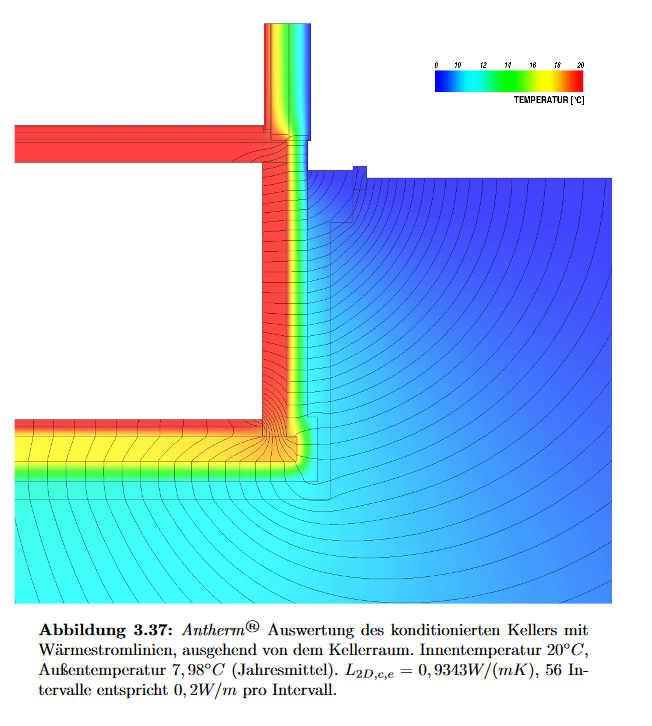

Auswertung des konditionierten Kellers mit Wärmestromlinien
