Bildvorlage registrieren (Dialog)Eine Bilddatei wird in diesem Registrierungsdialog eingelesen (Schaltfläche
"Bild Laden") und im
Koordinatensystem positioniert: die Lage von zwei Bildpunkten des Bildes wird im
Arbeits-Koordinatensystem festgelegt. Das so registrierte Bild kann als Vorlage im
Elemente 2D Fenster angezeigt werden
(entweder als Unterlage (underlay) oder transparent über der Anzeige
(overlay)) und
zur besseren Orientierung bei der Eingabe der Bauteilelementen genutzt werden.
Dieses Dialogfenster erreichen Sie via das
Hauptmenü-Importieren bzw.
aus dem

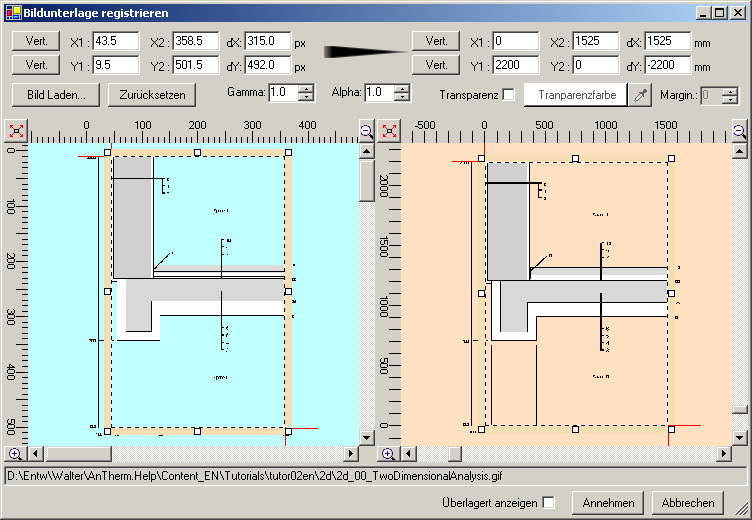

Kontextmenü des Elemente 2D Fensters. Im Linken Teil des Fensters wird das eingelesene Bild in
Bildpunkt-Koordinaten angezeigt. Mittels Eingabe der Bildpunktkoordinaten werden
zwei Punkte des Bildes als Ausgang der Transformation zum
Arbeitskoordinatensystem gewählt. Die Eingabe erfolgt mittels numerischen Werten
oder mit Zuhilfenahme des Rechteckmarke die mit der Maus im Bild bewegt werden
kann - diese wird automatisch an Bildpunkten oder zwischen diesen Ausgerichtet. Im rechten Teil des Fensters wird die Position der so gewählten Bildpunkte im Arbeitskoordinatensystem festgelegt (in Millimeter). Die Eingabe erfolgt mittels numerischen Werten oder mit Zuhilfenahme der Rechteckmarke die mit der Maus im Koordinatensystem bewegt werden kann. Wichtig: Beachten Sie bitte, dass die Bildkoordinatenwerte (linkes Bild) von Oben nach Unten verlaufen! Die Lage der gewählten Punkte wird in den beiden graphischen Anzeigen mit roten Markierungen hervorgehoben angezeigt. Zusätzlich, für die optimale Anzeige im Elemente 2D Fenster kann eine Farbe bzw. Wertebereich der Farben als durchsichtig bestimmt werden (dieses Farbenwertebereich wird nicht wiedergegeben und erscheint als durchsichtig). Um das Bild für die Anzeige aufzuhellen kann der Gamma-Wert angepasst werden.
Für die überlagerte Anzeige (overlay) kann ein Transparenzwert
(Alpha) gewählt werden. Achtung: Die Angaben, einschließlich des absoluten Dateipfades der Bilddatei, werden in der Projektdatei gespeichert. Dies erlaubt, dass viele Projekte gemeinsam gleiche Bilddatei als Vorlagen benutzen - eine Verschiebung des Projektes in ein anderes Verzeichnis ändert am Bilddateipfad nichts. Wird aber hingegen die Bilddatei selbst verschoben oder umbenannt wird diese nicht mehr eingelesen und muss erneut registriert werden. Achtung: Die Bilddaten sind in der Bilddatei enthalten. Nur Dateipfad zu der Bilddatei wird in der Projektdatei gespeichert. Tipp: Wenn Sie die Bilddatei umbenannt bzw. verschoben haben können Sie diese erneut mit dem neuen Pfadnamen im Projekt registrieren. Betätigen Sie dazu lediglich die Schaltfläche "Bild Laden..." und währen Sie die Datei mit dem neuen Pfandnamen aus. Die Restlichen Bildregistrierungsdaten bleiben unverändert. Folgende Bilddateiformate können eingelesen werden: JPG, BMP, GIF, TIF, PNG Siehe auch: Das Hauptmenü, Koordinatensystem, Kontextmenü des Elemente 2D Fensters, Projektdatei |
|
