Für die typischen 2D Fälle erfolgt die Berechnung voll automatisch ohne
Benutzereingriffe. Die Automatisierung erfolgt durch:
Einige Beschränkungen dieser Automatisierungen resultieren aus der aktuellen
Geometrie und können vom Benutzer beeinflusst werden.
Anmerkung: Psi-Wert Bestimmungsformular wird als inaktiv angezeigt wenn
weder automatische noch eine teilautomatische Bestimmung für das aktuelle
Bauteilmodell möglich ist. Eine diesbezügliche Meldung wird ebenfalls angezeigt. Benutzen Sie bitte dann den
Psi-Wert Rechner (Werkzeug) für die manuelle Berechnung.
Anmerkung: Das Modell wird als Zweidimensional interpretiert, wenn das
Modell im Z-Richtung homogen ist (Raster in Z ist nur eine Schichte).
Raum als
-Außenraum
-Innenraum |
Wählen Sie zunächst den Namen des Raumes welches als
Außenraum anzunehmen ist. Der Wert des thermischen Leitwerte L2D, die
automatische Bestimmung des Bezugspunktes und der Auswahl der
U-Wert Profile an den adiabatischen Grenzen
sind von dieser Eingabe abhängig. Standardmäßig wird AnTherm die
Bezeichnung des ersten Raumes (in der alphabetischen Reihenfolge) einsetzen.
Diesem Raum wird in anderen Auswertungen die niedrigste Temperatur
typischerweise zugewiesen. |
Leitwert L2D |
Leitwert der betrachteten Bauteilkonstruktion (wie
berechnet und ausgegeben im
Leitwert-Bericht). Sobald ein Ergebnis einer zweidimensionalen Simulationsberechnung im AnTherm
vorliegt bzw. erstellt wird, wird der Wert des
Leitwertes zwischen den ausgewählten Räumen aus der Lösung automatisch
übernommen.
Übernommen wird der Mittelwert der beiden Matrixelemente dividiert durch die
Dicke in Z (in 2D ist dies 1m) und gerundet entsprechend dem Schließfehler. |
U-Wert Profile an
adiabatischen Grenzen |
Schalten Sie diesen Schalter ein um eine automatische
Übernahme der charakteristischen Bauteilprofile an den adiabatischen Grenzen
zu aktivieren. Die verfügbaren Profile werden dann in den Auswahlfeldern
unterhab des Schalters zur Auswahl angeboten. Wenn Sie diesen Schalter
abschalten ist eine manuelle Eingabe der U-Werte erforderlich (entweder als
Werteingabe oder mit dem
U-Wert Kalkulator).
Standardmäßig wird AnTherm versuchen die entsprechenden Profile automatisch
zu Bestimmen.
Anmerkung: Wenn die automatische Profilbestimmung nicht möglich ist
wird dieses Feld inaktiv (grau) angezeigt.
Anmerkung: Wenn die Schicht unregelmäßig aufgebaut ist, empfehlen wir, den manuellen Psi-Wert-Rechner zu verwenden! |
U-Wert Profilauswahl |
Die automatische gefundenen U-Wert Profile an den adiabatischen Grenzen des Bauteils stehen hier zur Auswahl bereit.
Anmerkung: AnTherm wird nur solche Profile zur Auswahl anbieten, welche an den
Außen- bzw. Innenraum anschließen.Der Schichtaufbau des zugehörigen
Profils wird automatisch erstellt und an den zugehörigen U-Wert
Rechner (darunter) übergeben und ersetzt gegebenenfalls die dort bereits
vorhandenen Werte.
Standardmäßig wählt AnTherm automatisch die ersten zwei orthogonalen
Profile aus. |
Schichtaufbau |
Die Schaltfläche erlaubt das Sichten (oder die Eingabe) der
Schitaufbauten für die Berechnung Ihrer charakteristischen U-Werte. Anmerkung: Im Schichtaufbau-Editor (dem U-Wert
Rechner) werden die Änderungen am Aufbau verhindert (die Dialogelemente grau angezeigt) wenn die jeweiligen Schitaufbauten
von der vom AnTherm erstellten Liste bezogen werden. Um die Sichtaufbauten zu Ändern müssen Sie den Schalter "U-Wert Profile an adiabatischen Grenzen" abschalten. Anmerkung: Wenn U-Wert aus einem
im U-Wert Rechner eingegebenen Schichtaufbau resultiert
(bzw. aus einem ausgewählten charakteristischen Profil),
wird die
Auswahlmarke links zu der Schaltfläche "Schichtaufbau"
markiert. Um den
U-Wert manuell zu ersetzten schalten Sie die Auswahlmarke links zu der
Schaltfläche "Schichtaufbau" aus. |
U-Wert |
U-Wert spezifisch zu dem Teil des betrachteten Bauteils (z.B.
berechnet mit dem U-Wert
Rechner). Anmerkung: Wenn U-Wert aus einem
im U-Wert Rechner eingegebenen Schichtaufbau resultiert,
wird die
Auswahlmarke links zu der Schaltfläche "Schichtaufbau"
markiert und dieses Eingabefeld als "nur lesend" (grau hinterlegt) angezeigt. Um den
Wert manuell zu ersetzten schalten Sie die Auswahlmarke links zu der
Schaltfläche "Schichtaufbau" aus. |
Länge |
Die Länge welche an das spezifische U-Wert (hier oben)
angewendet wird. Anmerkung: Wenn die Längen aus einem
Bezugspunkt bestimmt werden, sind die
zugehörigen Eingabefelder "nur lesend" angezeigt (grau hinterlegt). |
Längen nach dem Bezugspunkt bestimmen |
Die Längen sollten automatisch aus dem
Bezugspunkt berechnet werden - entweder
automatisch für die Außen- oder Innenmaße oder halbautomatisch aus manueller
Eingabe des Bezugspunktes. Anmerkung:
Wenn die Längen aus einem Bezugspunkt nicht bestimmt werden können wird
dieses Steuerelement und die darunter befindlichen Felder inaktiv (grau)
angezeigt. |
Bezugspunkt bestimmen aus
-Außenabmessungen
-Innenabmessungen
-Manuell |
Der Bezugspunkt soll automatisch für den Außen- oder
Innenmaß bestimmt werden oder die Eingabe der Koordinaten erfolgt manuell. Anmerkung:
Wenn bestimmte Bezugspunktbestimmung automatisch nicht möglich ist wird das
zugehörige Auswahlfeld inaktiv (grau) angezeigt. |
U * l |
Ergebnis der Multiplikation der entsprechenden Werte von U
und l. |
Gesamt U * l |
Die summe der einzelnen Multiplikationen von U * l. |
Psi-Wert (Ψ) |
Ergebniswert Psi (Ψ, LΨ, linearer Leitwertzuschlag, linearer
Wärmebrückenverlustkoeffizient, linearer Wärmebrücken-Korrekturfaktor,
Korrekturkoeffizient ) |
Folgende Abbildung soll die Beziehungen der einzelnen Objekte in der
Automatisierung erläutern:

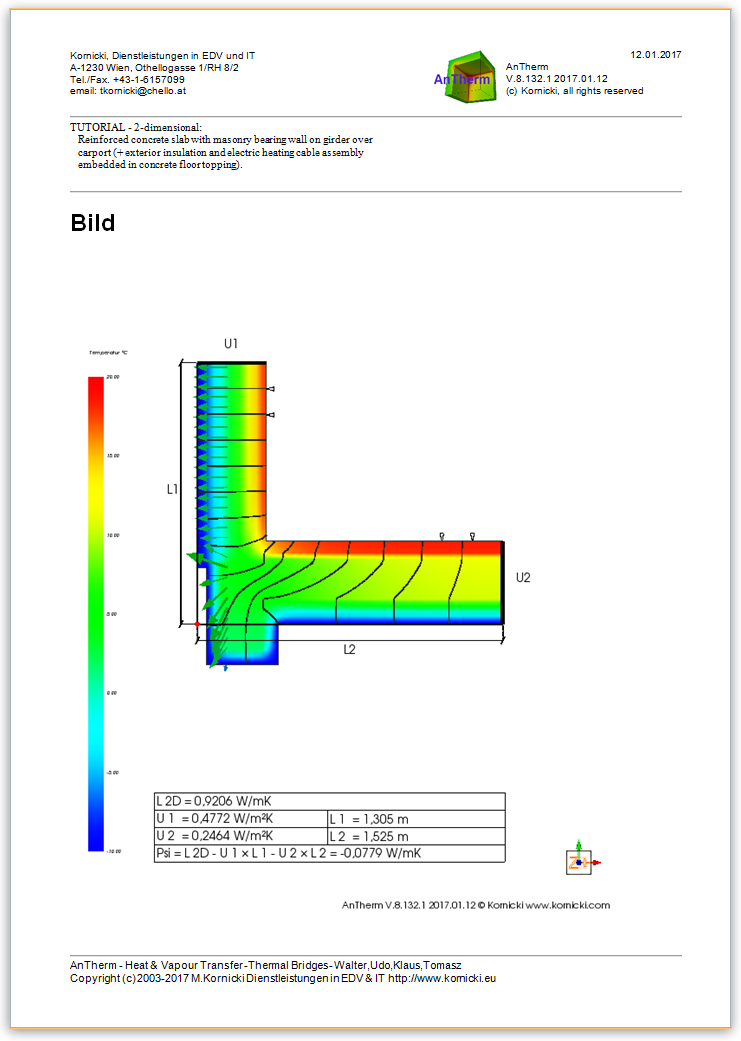

Sie können die Grafik zur Psi-Auswertung aus dem Programm oder aus dem Ergebnisse-3D-Fenster aufrufen.
Anmerkung: Die Grafik kann nur angezeigt werden, wenn Sie die automatisch ermittelten U-Werte und Längen verwenden. Andernfalls ist diese Möglichkeit abgeschaltet, weil sie zu Fehlinterpretationen führen könnte.
Um die Grafik aus dem Ergebnisse-3D-Fenster aufzurufen, gehen Sie wie folgt vor:
- Zum Ergebnisse-3D-Fenster.
- Auf den Tab „3D“ klicken.
- Auf das Icon „Zurücksetzen“ (links oben) klicken.
- Checkbox „Psi“ aktivieren.
Berechnen der U-Werte mit dem U-Wert Rechner
Um
die entsprechenden U-Werte mit dem in der Anwendung integrierten
U-Wert Rechner zu
berechnen betätigen Sie die Schaltfläche "Schichtaufbau", bauen oder laden Sie
den Schichtaufbau in dem dann angezeigten
U-Wert Rechner,
und bestätigen Sie das berechnete Ergebnis mit der Ok-Schaltfläche darin.
Der berechnete U-Wert des Schichtaufbaus wird im Eingabefeld "U-Wert" angezeigt.
Das Feld wird als "nur lesend" angezeigt. Die Markierung der Auswahlmarke links
zu der Schaltfläche "Schichtaufbau" bestätigt, dass der angezeigte Wert aus der
entsprechenden U-Wert Berechnung des Schichtaufbaus hervorgeht.
Die Daten des jeweiligen Schichtaufbaus können jederzeit verändert werden in
dem die Schaltfläche "Schichtaufbau" erneut betätigt wird und der Schichtaufbau
in den nun angezeigten U-Wert Rechner bearbeitet wird.
Anmerkung: Die Daten der Schichtaufbauten verbleiben im Speicher des
Programms bis das Fenster geschlossen wird. Um die Daten der einzelnen
Schichtaufbauten zu speichern benutzen Sie die "Speichern"-Funktion des
U-Wert Rechners.
Anmerkung: Sie können ein Schichtaufbau (wie dieses aus einem separat
ausgeführten U-Wert
Rechners angeboten wird) auch mit der Drag&Drop (Ziehen und Werfen)
Operation über einem der U-Wert/Länge-Blöcke dieses Fensters übertragen.
Anmerkung: Um den Wert manuell zu ersetzten schalten Sie die
Auswahlmarke links zu der Schaltfläche "Schichtaufbau" aus.
Anmerkung: Sofern noch keine Daten eines Schichtaufbaus angewendet
wurden bleibt die Anzeige der Auswahlmarke links zu der Schaltfläche
"Schichtaufbau" inaktiv (grau).
Thermischer Leitwert L2D berechnet mit AnTherm
Das
Leitwerte-Bericht des Programm AnTherm liefert die Matrix der thermischen
Leitwerte aus einer stationären Simulation der entsprechend modellierten
Bauteilkonstruktion. Da AnTherm beide, für die Innen- und Außenkante
kalkulierten Leitwerte zur Beurteilung der Berechnungsgenauigkeit anzeigt,
wird der Mittelwert der beiden benutzt.
Wichtig: Die U-Werte und Längen welche für die Berechnung des
Psi-Wertes angesetzt werden müssen entsprechend mit dem Leitwert der
modellierten Bauteilkonstruktion korrespondieren - siehe EN ISO 10211und auch EN
ISO 13789.
Sobald ein Ergebnis einer zweidimensionalen Simulationsberechnung im AnTherm
vorliegt bzw. erstellt wird übernimmt der Psi-Wert Rechner den Wert des
Leitwertes zwischen den ausgewählten Räumen aus der Lösung automatisch.
Anmerkung: Das Modell wird als Zweidimensional interpretiert, wenn das
Modell im Z-Richtung homogen ist (Raster in Z ist nur eine Schichte).
Anmerkung: Übernommen wird der Mittelwert der beiden Matrixelemente
dividiert durch die Dicke in Z (in 2D ist dies 1m) und gerundet entsprechend dem
Schließfehler.
U-Werte automatisch vom AnTherm berechnet
Das Bauteil-Bericht des
Programms AnTherm stellt U-Werte aller Schichtaufbauten an den adiabatischen
Grenzen des modellierten Bauteils zur Verfügung.
Wichtig: Die U-Werte und Längen welche für die Berechnung des
Psi-Wertes angesetzt werden müssen entsprechend mit dem Leitwert der
modellierten Bauteilkonstruktion korrespondieren - siehe EN ISO 10211 und auch
EN ISO 13789.
Psi-Wert-Berechnung im 3-Raum-Fall und bei unbeheizten Pufferräumen
Zur Berechnung von
Ψ-Werten für Baukonstruktionen im Bereich bodenberührter Bauteile
Zur Berechnung von
Ψ-Werten im 3-Raum-Fall; Spezialfall: unbeheizte Pufferräume
