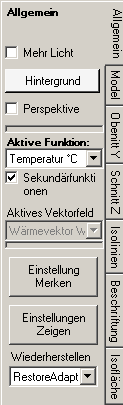

Allgemein
|
Mehr Licht | Für das Dazu schalten zusätzlicher "Lichtquellen" um die graphische Darstellung kontrastreicher bzw. heller zu gestalten. |
Hintergrundfarbe | Festlegung der Farbe die als Hintergrund der graphischen Ausgabe benutzt wird |
Perspektive | Schaltet die 3D Darstellung zwischen der
Perspektivprojektion und Parallelprojektion um. Die Parallelprojektion ist für die 2D Bauteile bzw. Schnittsichten vom Nutzen (siehe auch Seitensichten). |
Funktionswahl Aktive Funktion |
Mit der Wahl der aktiven Funktion legen Sie fest welche
Daten zur Darstellung kommen. Wenn zusätzlich Sekundärfunktionen berechnet
wurden (dies wird durch den Schalter „Sekundärfunktionen" festgelegt) steht
die Auswahl dieser als Primärfunktion der 3D-Darstellung zur Verfügung:
Welche der einzelnen Sekundärfunktionen tatsächlich errechnet wird kann vom Benutzer in den Programmeinstellungen mit dem Parameterfeld "Sekundärfunktionen - welche?" im detail festgelegt werden. Stehen keine weiteren Funktionen zur Auswahl (außer Temperatur) wird dieses Feld inaktiv angezeigt. |
Sekundärfunktionen | Ist die Einstellung Sekundärfunktionen abgeschaltet wird
lediglich die Temperaturverteilung zur Ergebnisdarstellung angeboten. Bei
der eingeschalteten Einstellung werden weitere Skalar- und Vektor-Funktionen berechnet. |
Vektorfeldwahl Aktives Vektorfeld |
Mit der Wahl des aktiven Vektorfeldes legen Sie fest welche
Daten zur Darstellung kommen (z.B. für die Darstellung der
Stromlinien oder
Vektoren/HedgeHog/Vektorpfeile). Wenn zusätzlich Sekundärfunktionen berechnet
wurden (dies wird durch den Schalter „Sekundärfunktionen" festgelegt) steht
die Auswahl dieser als aktives Vektorfeld der 3D-Darstellung zur Verfügung:
Welche der einzelnen Vektorfelder tatsächlich errechnet wird kann vom Benutzer in den Programmeinstellungen mit dem Parameterfeld "Sekundärfunktionen - welche?" im detail festgelegt werden. Stehen keine Vektorfelder zur Auswahl wird dieses Feld inaktiv angezeigt. |
Einstellung Merken | Die aktuelle Kombination der vielen Parameter aller
Steuerungspaneele wird in die
Liste der Ergebnis3D Parameter übernommen. Die Liste der Parameter kann im Fenster Ergebnis3D Parameter bearbeitet (mit einer beliebigen Bezeichnung versehen) oder die gewünschte Kombination der Parameter kann von dort ausgewählt werden. Damit besteht die Möglichkeit zu den früher gesetzten und gemerkten Kombinationen, durch dieser schnelle Wiederherstellung, zurückzukehren um wiederholbare Ergebnisdarstellung zu erhalten. Die Liste wird mit dem Projekt abgespeichert. Das Fenster Ergebnis3D Parameter wird ebenfalls angezeigt. |
Einstellungen Zeigen | Das Fenster Ergebnis3D Parameter wird angezeigt. |
Wiederherstellen | Hier kann die
Programmeinstellung gesetzt werden, die steuert ob die
zuletzt
angezeigte Auswertungskombination bei der Erstanzeige des Ergebnis3D Fensters automatisch
wiederhergestellt wird. Details siehe: Programmeinstellung "Ergebnis3D Parameter wiederherstellen" |
Die Funktionswahl der aktiven Auswertefunktion und des aktiven
Vektorfeldes bleiben mit den Programmeinstellungen erhalten und wird entsprechend wiederhergestellt.
Wenn die bisherige Wahl in dem Auswertedaten nicht mehr vorhanden ist (d.h. die zugehörige Sekundärfunktion nicht berechnet
wurde) wird die jeweilige Wahl auf eine Vorgabewert zurückgesetzt.
Siehe auch: Funktionsspezifische Einstellungsparameter und die
Programmeinstellung "Ergebnis3D Parameter wiederherstellen".
Anmerkung: Primärfunktion ist derjenige Satz der Werte die für
die Darstellung benutzt werden. Es kann zwischen Temperatur, Wärmestromdichte, der relativen Oberflächenfeuchtigkeit
usw. ausgewählt werden. Um die für die
Aufbereitung der Darstellung notwendige Rechenzeit zu verkürzen, kann die
Berechnung der möglichen Sekundärfunktionen mit dem
Schalter Sekundärfunktionen abgeschaltet werden (für jeden zusätzlichen
sekundären Datensatz wird etwa gleiche Zeit benötigt wie für die Aufstellung der
Temperaturverteilung bei den neuen Randbedingungen alleine).
Das Erstellen von Sekundärfunktionen kann auch auf Multiprozessorsystemen beschleunigt werden (MULTICORE-Option).
MULTICORE-Option: Das verteilen Verteilen der rechenintensiven Aufgaben auf mehreren Prozesseren bzw. Prozessorkernen ist nur mit der MULTICORE-Option des Programms möglich.. |
![]() |
Anmerkung: Die rel. Grenzfeuchte ist nur an der Bauteiloberfläche verfügbar. An den adiabatischen Schnittgrenzen (s.g. Wunderfolien) und dort, wo die Raumtemperatur die Oberflächentemperatur übersteigt werden 100% angenommen.

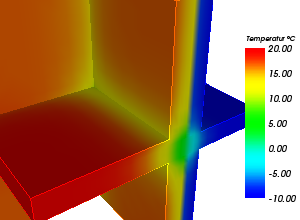

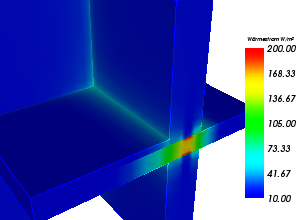

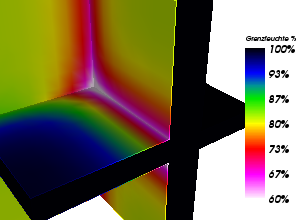

Folgenden Bilder Zeigen die Auswertungen unterschiedlichen Primärfunktionen dar (Temperatur °C , Wärmestromdichte W/m² , Relative Oberflächengrenzfeuchte % ):
Bemerkung: Für die Darstellung der Wärmestromlinie(n) ist die Berechnung der Sekundärfunktionen des Wärmestromvektorfeldes erforderlich. Wollen Sie also eine Stromliniendarstellung erhalten, schalten Sie hier gegebenenfalls das erstellen der hierfür notwendigen Wärmestromvektorfelddaten (d.h. der Sekundärfunktionen) ein.
DAMPF-Option: Die Analyse der mehrdimensionalen Wasserdampf-Diffusionsvorgänge ist nur mit der DAMPF-Option des Programms möglich.. |
![]() |
Siehe auch: Ergebnis 3D Fenster, Aktiv (Einstellung), Opak und Opazität (Einstellung), Einfärben (Einstellung), Mehr Licht (Einstellung), Hintergrundfarbe (Einstellung), Das Hauptmenü, Programmeinstellungen
|
