3-D Navigation (Steuerungspaneel)

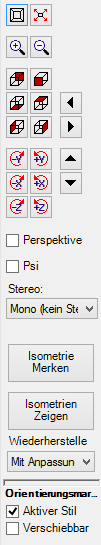

3-D Navigation (Steuerungspaneel)Die Steuerungspaneel 3-D Navigation dient zur Steuerung der Lage der 3-D Ergebnisdarstellung. Mit den Schaltflächen dieser Steuerungspaneel wird die Bewegung der Kamera (des Beobachters) der dreidimensionalen Szene kontrolliert.

Zurücksetzen Die Standardlage der Kamera wiederherstellen.
  • X/Y Ebene parallel zur Sichtebene.
  • Z Achse zeigt zum Beobachter.
  • Y Achse zeigt vertikal nach oben.
  • X Achse zeigt nach rechts.

Bildskalierung wird entsprechend Angepasst.

Anpassen Die Lage und Skalierung der Anzeige werden so angepasst, dass die gesamte Bauteilkonstruktion in dem Fenster angezeigt wird.
+/- Die Kamera wird vorwärts/rückwärts bewegt.
In der Parallelprojektion gleichwertig zu der Skalierung der Anzeige
Seitensichten Die Kamera wird zur einer Seitensichtposition bewegt (Hinten, Vorne, Unten, Oben, Links, Rechts)
Anmerkung: Halten Sie eine der Sondertasten (Alt, Strg oder Groß) fest während Sie die Schaltfläche betätigen um eine animierte Transformation der Lage zu beobachten. Die Dauer der Animation wird durch die erweiterte Programmeinstellung "DesiredFlyToSeconds" festgelegt.
Rotationen Die Kamera wird auf der Kugelebene verschoben (der Abstand zum Objektzentrum bleibt gleich) bzw. seitlich gekippt.
Die Drehungen erfolgen immer in 30 Winkelgradschritten.
Verschiebung Die Kamera wird Parallel in der Bildebene verschoben.
Die Verschiebungen erfolgen immer in 10 Pixel-Schritten.
Perspektive Schaltet die 3-D Darstellung zwischen der Perspektivprojektion und Parallelprojektion um.
Die Parallelprojektion ist für die 2D Bauteile bzw. Schnittsichten vom Nutzen (siehe auch Seitensichten hier oben).
Psi Schaltet die grafische Darstellung der Psi-Wert-Auswertung ein oder aus.
Stereo Erlaubt das Umschalten zwischen dem monokularem Modus der Ansicht (Standard) und mehreren Stereo-Ansicht-Modi (binokular).
Anmerkung: Ggf. wird zusätzliche Hardware und Erweiterungslizenz benötigt.
Anmerkung: Stehe keine binokularen Stereo Modi zur Verfügung erscheint dieses Kontrollelement in Grau.
Isometrie Merken Die aktuelle Isometrie (die 3-D Transformation) wird in die Liste der Isometrien übernommen.
Die Liste der Isometrien kann im Fenster Isometrien bearbeitet (mit einer beliebigen Bezeichnung versehen) oder die gewünschte Isometrie kann von dort ausgewählt werden.
Die Liste wird mit dem Projekt abgespeichert.
Das Fenster Isometrien wird ebenfalls angezeigt.
Isometrien Zeigen Das Fenster Isometrien wird angezeigt.
Wiederherstellen Legt die Programmeinstellung fest, ob die Lage der Kamera (die Isometrie) bei der nächsten Erstanzeige des 3D Fensters wiederhergestellt wird.
Weitere Details: Programmeinstellung "Kameraposition wiederherstellen"
Orientierungsmarke
Aktiver Stil Schaltet die Anzeige der Orientierungsmarke ein oder aus.
Verschiebbar Wenn abgeschaltet gehen alle Mousevents in die 3D Auswertungen - die Orientierungsmarke ist fixiert und nicht mehr verschiebbar.

Weitere Möglichkeiten und Details der 3D-Navigation mit der Maus bzw. Tastatur sind unter "3D Navigation in den 3D Fenstern" beschrieben.

Anmerkung: Die Art der 3D Projektion (Parallel bzw. Perspektive) kann in der Steuerungspaneel Allgemein bzw. im Ansicht-Menü des Hauptmenüs gewählt werden.

Anmerkung: Im Fenster Isometrien können Sie mit einem Doppelkick auf die gewünschte Isometrie die gespeicherte 3-D Transformation wiederherstellen.

Orientierungsmarke des 3D ErgebnisfenstersAnmerkung: Sie können die Lage und Größe der Orientierungsmarke verändern. Die Marke, wenn als Verschiebbar gesetzt, reagiert auf die Mausaktionen und Bewegungen. Der Mauszeiger verändert sich in Abhängigkeit von seiner Position. Wenn der Zeiger sich in der Nähe der Orientierungsmarke befindet ändert sich die Form des Zeigers zum Rand- bzw. Verschiebung-Symbol.
Die Einstellungen der Orientierungsmarke werden automatisch in der Einstellungendatei der Anwendung gespeichert.
