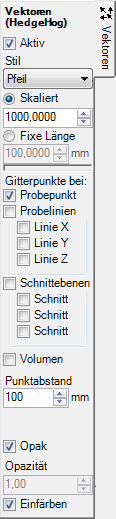

Vektoren (HedgeHog) / Vektorpfeile (Steuerungspaneel)Die Steuerungspaneel Vektoren (HedgeHog) dient zur Vergabe der Parameter der Darstellung der Vektorfelder mit Pfeilsymbolen. Die Pfeilsymbole zeigen die Richtung des Wärmeflusses durch die Konstruktion an beliebig ausgewählten Punkt oder Punkten eines 1,2 oder 3-dimensionalen äquidistanten Gitters an. Beim Vorliegen der Lösung der Dampfdiffusion kann alternativ die Strömung der Dampfdiffusion mit dieser Auswertung grafisch verfolgt werden. Die Funktion wird anhand der berechneten Werte der Wärmestromdichtevektoren (bzw. Dampfdiffusionsstromdichtevektoren) an allen Knotenpunkten des Simulationsrasters erstellt – diese stehen nur zur Verfügung, wenn auch diese Sekundärfunktion ermittelt wurde (in Allgemein die Sekundärfunktionen aktiviert!). Wenn keine Vektorfelddaten vorliegen wird eine Meldung im Tooltip des Paneels angezeigt. Die Pfeilsymbole werden im aktiven Vektorfeld errechnet. Die Pfeilsymbole (die immer unabhängig von der aktiven Funktion das aktive Vektorfeld anzeigen) werden Farbig dargestellt. Die Einfärbung der Pfeilsymbole entspricht der aktiven Funktion (Temperatur oder Wärmestromdichte usw.) die in der Steuerungspaneel Allgemein eingestellt wird und der gewählten Farbtabelle. Die Länge (und auch Dicke) der Pfeilsymbole kann entweder dem Betrag (Vektor Norm) des aktive Vektorfeldes folgen (Skaliert) oder eine fix vorgegebene konstante Größe haben. Alternativ zur Pfeilsymbolanzeige können Kegelsymbole oder Linien als Darstellung gewählt werden. Pfeilsymbole an einem Probepunkt (Schnitt X/Y/Z) oder an den GitterpunktenDie Lage des Punktes für die Darstellung des Pfeilsymbols wird durch den Schnittpunkt der drei Schnittflächen Schnitt-X / Schnitt-Y / Schnitt-Z bestimmt. Daraus folgt, das die Schnittflächen X,Y,Z den wesentlichen Teil der Parameter dieser Auswertung auch darstellen (aber weder aktiv oder sichtbar sein müssen). Am Probepunkt beginnend kann ein äquidistantes Gitterpunktenetz im bestimmten Punkteabstand aufgestellt werden, und zwar entlang der Linien X, Y, bzw. Z, auf den Schnittebenen X, Y, bzw. Z oder im gesamten Volumen.
Bemerkung: Wird die Oberflächengrenzfeuchte als aktive Funktion in der Paneele Allgemein gewählt, werden die Pfeilsymbole grau gefärbt, da die Funktion der Grenzfeuchte nur an der Bauteiloberfläche existiert. Bemerkung: Da die Startpunkte der Pfeilsymbole "in dem Bauteil" liegen
empfiehlt es sich die Darstellung der Oberfläche
entweder abzuschalten oder die Oberfläche teils Transparent (also
nicht Opak) bzw. als
Drahtmodel darzustellen. Bemerkung: In den Stagnationsbereichen (Normierte Stromdichte <10e-17) werden keine Symbole gesetzt.
