Oberfläche (Steuerungspaneel)
Die

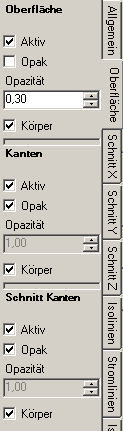

Steuerungspaneel Oberfläche dient zur Vergabe der Parameter
der Darstellung der Bauteiloberfläche und beeinflusst auch damit die Resultate
der Auswertungen die auf die Bauteiloberfläche konzentriert sind:
Falschfarben
und Isolinien (Isothermen). Die Darstellung der
Oberfläche wird, wenn völlig opak, alle anderen Auswertungen verdecken welche im
Objektinneren erfolgen (Isofläche,
Stromlinien,
Schnitte etc).
Die Oberfläche (bzw. auch die Kanten) werden Farbig dargestellt. Die Einfärbung
entspricht der aktiven Funktion
(Temperatur, Wärmestromdichte, Oberflächengrenzfeuchte usw. - die in der
Steuerungspaneel Allgemein eingestellt wird) und
der gewählten Farbtabelle.
Anmerkung: Oberfläche zeigt die nach der
Primärfunktion gefärbte Oberfläche
der Konstruktion an (einschließlich adiabatische Schnittbereiche – s.g. Wunderfolien.). Die
Oberfläche wird teiltransparent dargestellt (entsprechend dem
Wert der Opazität). Um eine opake
(nichttransparente) Darstellung zu erhalten benutzen Sie den
Schalter Opak. Die Oberfläche kann auch als
Drahtmodel sichtbar dargestellt werden – hiezu schalten sie den
Schalter Körper aus – um
das für die Berechnung benutzte Raster darzustellen.
Anmerkung: Konstruktionskanten (Edges) zeigen die
die Lage aller Kanten der Konstruktion an. Diese Darstellung ist hilfreich wenn
die Darstellung der Oberfläche selbst abschaltet oder transparent ist. Die
anzeige der Konstruktionskanten kann auch sehr hilfreich bei der Prüfung der
Richtigkeit der Eingabe sein.
Anmerkung: Die graphischen Elemente aus welchen die Darstellung der
Oberfläche besteht sind "nach Außen, vom Bauteil" Orientiert. Damit ist die
Wireframe-Darstellung des Feinrasters an der richtigen Seite gefärbt (die
„Rückseite“ der Wireframes ist schwarz).

Siehe auch: Ergebnis 3D Fenster,
Aktiv (Einstellung), Opak
und Opazität (Einstellung), Einfärben
(Einstellung), Körper oder
Drahtmodell (Einstellung), Allgemein
(Steuerungspaneel), Aktive Funktion,
Isofläche (Steuerungspaneel),
Stromlinien (Steuerungspaneel),
Vektoren (HedgeHog, Vektorpfeile) (Steuerungspaneel),
Isolinien / Isothermen (Steuerungspaneel)
|
