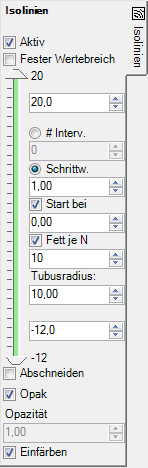

Isolinien / Isothermen
|
Aktiv, Opak, Einfärben | Entscheidet über die Sichtbarkeit,
Einfärbung
bzw. Transparenz der dargestellten Linien. |
Fester Wertebereich | Wenn eingeschaltet kann das Wertebereich in dem die Isolinien erstellt werden kann frei festgelegt werden, unabhängig von dem aktuellen Werteintervall der ausgewerteten Funktion. |
Wertebereich- Min/Max |
Die Werte Minimum und Maximum die an dem unteren und oberen
Rand der Steuerpanelle angezeigt sind zeigen die Ausdehnung der Werte der
gewählten Funktion. Wird "Fester Bereich" aktiviert können die beiden Werte frei festgelegt werden, unabhängig von dem aktuellen Werteintervall der ausgewerteten Funktion. |
Min/Max | Das Intervall kann durch die Eingabe in den dafür vorgesehenen
Eingabefelder eingeschränkt werden. Die Eingabe kann entweder Numerisch in dem jeweiligen Eingabefeld erfolgen oder mit Hilfe des Sliders der zwischen der Randwerten der Ausdehnung des Werteintervalls bewegt werden kann. |
#Intervalle | Die Anzahl der gleichen Intervallschritte in die der Wertebereich zwischen den eingegebenen Min/Max Werten unterteil werden soll. Aus dieser Zahl wird die Schrittweite errechnet. |
Schrittweite | Länge des Intervallschrittes in dem die Isothermen zu
zeichnen sind |
Start bei | Startwert ab dem (in beiden Richtungen zu Min und zu Max) die Werte für die Isothermenzeichnung zu errechnen sind. |
Fett je N | Die ausgewählten Isolinien (jede N-te) können hervorgehoben
(Fett je N) dargestellt werden - als Tubus anstelle einer Linie. Die Beschriftungen der Isolinien werden bei aktiver Option "Fett je N" nur für die hervorgehobenen Linien angezeigt. Bemerkung: Die Tubusdarstellung wird immer "Teiltransparent" sein um die Darstellung der Isolinienbeschriftungen zu ermöglichen (Sichtbarkeit-Test) |
Tubusradius | Die hervorgehobenen Isolinien (eingeschaltet mit
Fett je N) werden als Tubus (Rohr) rund um die
tatsächliche Isolinie dargestellt um die Linien prägnanter in der Auswertungsdarstellung zu machen.
Der Tubusradius ist in den Einheiten des Koordinatensystem anzugeben - d.h.
Millimeter. Wird Tubusradius = 0 gesetzt, wird lediglich die Linie
dargestellt. Anmerkung: Die Zahl der Seiten der Tubusdarstellung kann in den Programmeinstellungen verändert werden. |
Abschneiden | Entscheidet ob die Isolinien nur in dem gewählten Intervall Min/Max erstellt werden. Wenn abgeschaltet (Voreinstellung) werden die Isolinien im gesamten Wertebereich (aus dem Datensatz) erstellt. |
Bemerkung: Es empfiehlt sich die Fläche die die Isothermen
Trägt (die Oberfläche oder die
Schnittfläche) entsprechend der Anforderung
transparent oder opak zu schalten.
Alternativ kann die Einfärbung der Isolinien
oder der die Isolinien tragenden Flächen auf Dunkel bzw. Hell
gestellt werden um den gewünschten Kontrast zu erhalten.
Bemerkung: Da die Schnittflächen mit den Isolinien (bzw.
Isothermen) "in dem Bauteil" liegen
empfiehlt es sich die Darstellung der Oberfläche
entweder abzuschalten oder die Oberfläche teils Transparent (also
nicht Opak) bzw. als
Drahtmodel darzustellen.
Der Reiter des
Paneels wird eine Meldung in seinem Tooltip anzeigen wenn die im Inneren des Bauteils angezeigten Objekte durch die Oberfläche
verdeckt werden.
Bemerkung: Die Isolinien zeigen die nach der Primärfunktion gefärbten Linien des konstanten Wertes der Primärfunktion (Isothermen, Linien gleicher Wärmestromdichte, Linien gleicher relativen Oberflächenfeuchte, usw.). Die Isolinien werden auf der Konstruktionsoberfläche (Surface) und auf den Schnittflächen (SliceX,Y,Z) wiedergeben (nur wenn diese aktiv sind). Um die Isolinien alleine, ohne transparenter Darstellung der darunter liegenden Fläche zu betrachten, schalten Sie die jeweilige Fläche auf völlig transparent um (Opazität = 0). Die Wahl der Werte der Isolinien erfolgt über die Angabe eines Startwertes (Start at) und einer Schrittweite (Step) (bzw. der Anzahl der Intervalle).
Bemerkung: Die Sichtbarkeit der Isolinien ist mit der
Sichtbarkeit des betroffenen planaren Objektes verbunden:

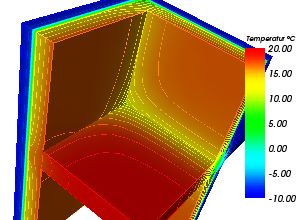

→ Isolinien auf der Oberfläche werden nur wenn die
Oberfläche sichtbar sein soll
gezeigt (Surface Active). Um die Isolinien besser darzustellen kann die Surface
transparent geschaltet werden – Surface→Opacity=0.0;

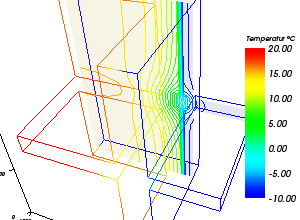

→ Isolinien auf den Slices (X/Y/Z) werden nur wenn der jeweilige Slice sichtbar
sein soll gezeigt (SliceX/Y/Z Active). Um die Isolinien besser darzustellen kann
der Slice transparent geschaltet werden – SliceX/Y/Z→Opacity=0.0
Tipp: Fixieren des den Wertebereich um diesen von der aktuell ausgewerteten Wertedomäne zu entkoppeln und miteinander vergleichbare Anzeigen zu erhalten. Diese funktionsspezifische Einstellung sorgt dafür dass auch bei sich ändernden Randbedingungen, Auswertezeitpunkten, Animationen bzw. verschiedenen Projekten das Werteintervall konstant bleibt.
Siehe auch: Ergebnis 3D Fenster, Aktiv (Einstellung), Opak und Opazität (Einstellung), Einfärben (Einstellung), Körper oder Drahtmodell (Einstellung), Allgemein (Steuerungspaneel), Aktive Funktion, Isofläche (Steuerungspaneel), Beschriftungen (Steuerungspaneel), Fester Wertebereich (Einstellung)
|
